普通穿梭車式貨架系統

項目簡介：
國有大型中糧生化，庫房放置有機物料，因此次客戶存放產品均屬于少樣多量的特性，且客戶對存儲利用率要求極高，我們?yōu)榭蛻舳紤]采用穿梭式密集存儲貨架，并為其配套南京力恒自主研發定制的配套穿梭臺車；
最終方案得到客戶認可推薦，并協助客戶設計院共同完成消防報驗所需的相關設備圖紙；
本項目最終設備貨架高度5層，貨架深度20個托盤板深，存儲量10000托盤；
客戶需求：
方案設計、施工應盡可能尊重原倉庫設計，長寬高及庫內設施不可改動；
托盤材質及尺寸1300mm*1100mm*150mm（塑料）;
每托貨物（含托盤）高度1350mm，每托貨物重量1000KG；
庫房存儲能力應不小于10000個托盤位,,確保先進先出;
平均出入庫數量為800噸/日，其中出庫400噸/日，入庫400噸/日；
物料的包裝及尺寸：編織袋包裝，規格：小袋、大袋及噸袋；
生產批次：20噸/批號，4、作業時間24小時/日；
解決方案：
貨架采用：普通穿梭車+叉車+貨架形式；
貨架采用5層，高度：8500mm；單個貨位貨物預留空間≥300mm；

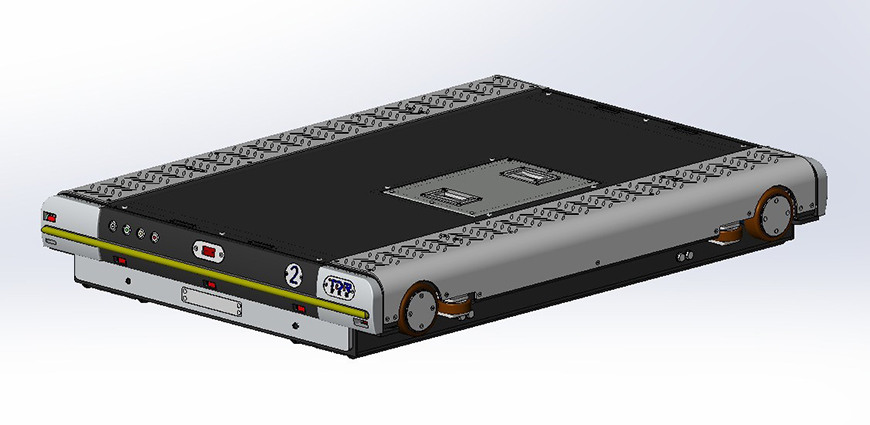

穿梭車四輪驅動，雙電機同步面板提升，具有一鍵連續出貨功能，通道整理貨物功能，速度可調功能；
基本參數：xingzo空載：1.0 m/s，滿載：0.8m/s；頂升：40mm；定位方式/精度：激光；
驅動方式：電動，額定載荷能力≥1500kg，驅動電機功率≥0.23kw，提升電機功率≥0.3kw；
遙控器通訊，距離至少100米；供電方式：磷酸鐵鋰動力電池 ；
運行噪音水平：≤60db；環境溫度-30℃至+40℃；
相對濕度條件：≤85%；配備數量： 7臺；

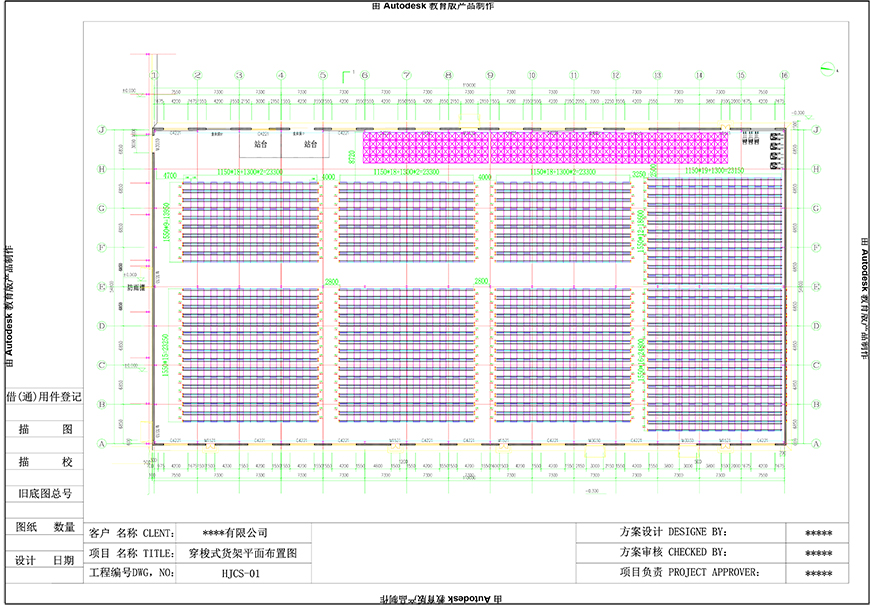

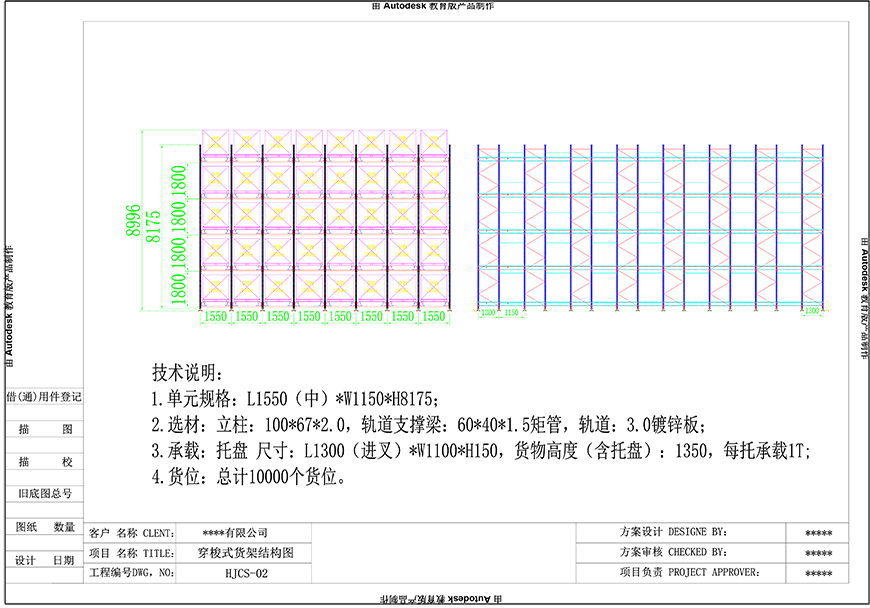

貨架圖紙方案：

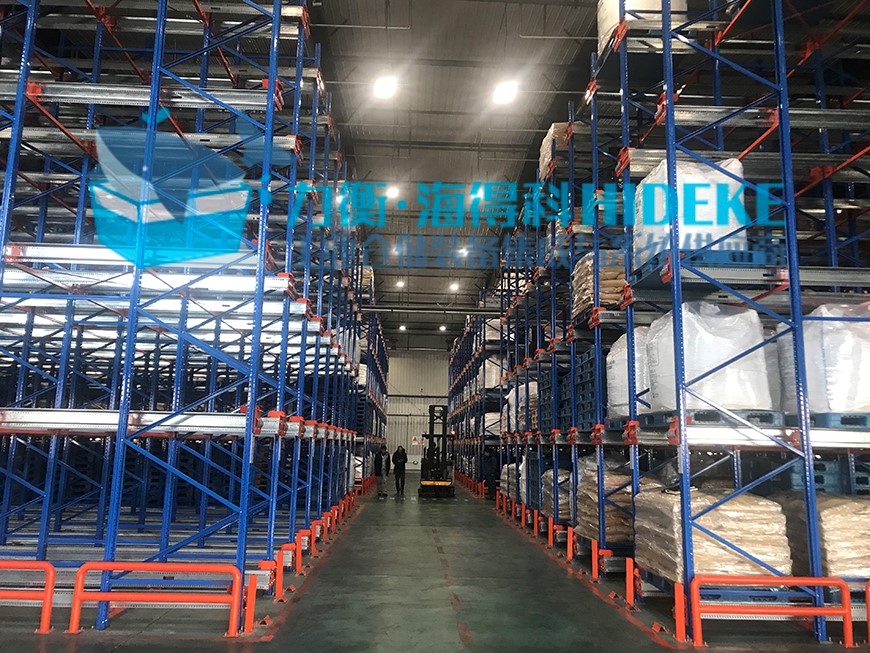

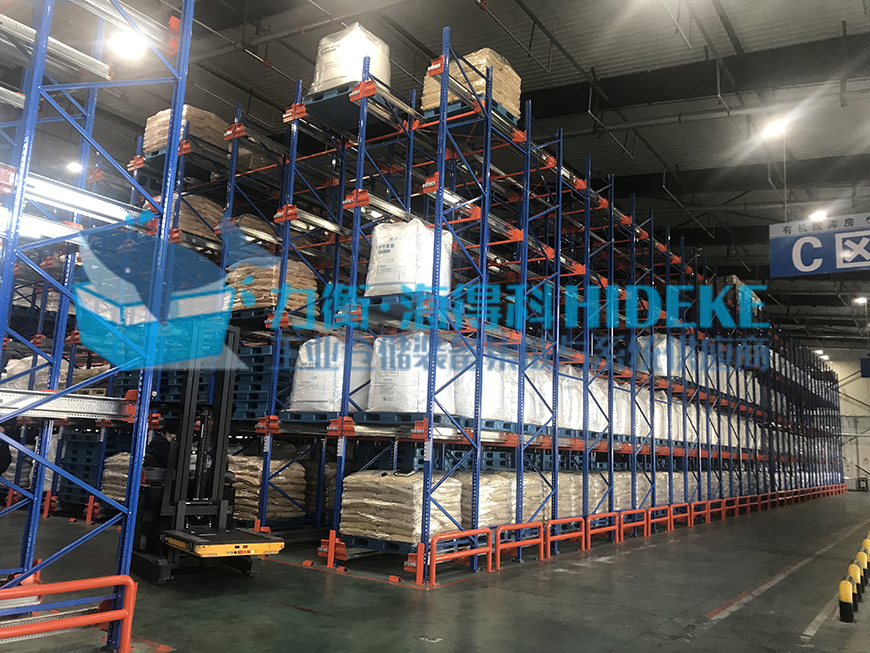

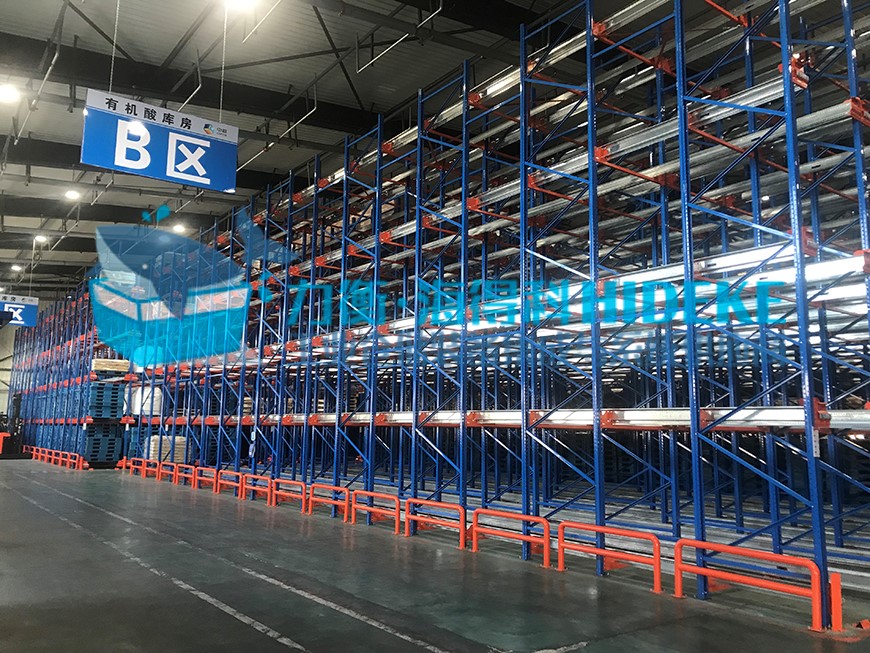

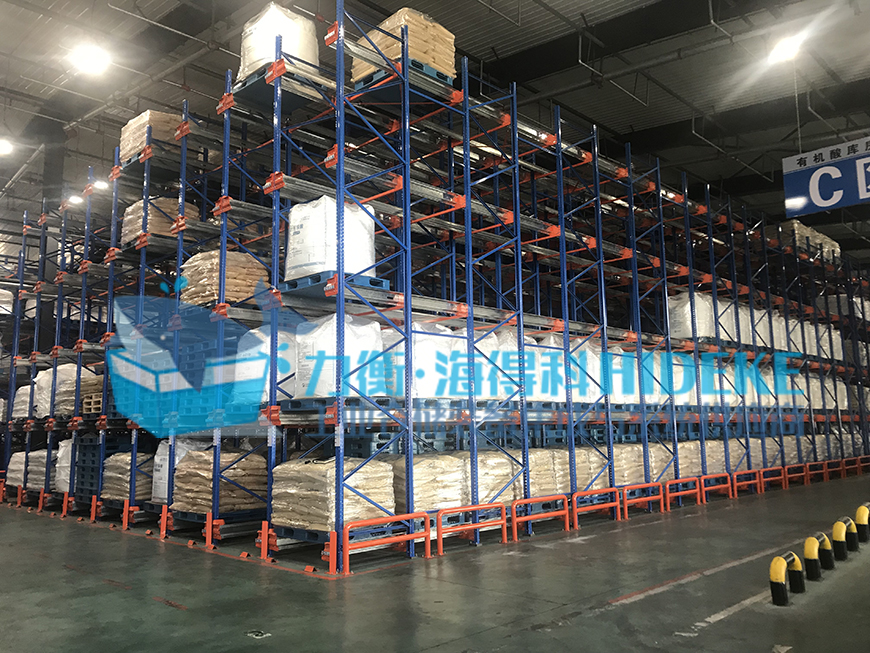

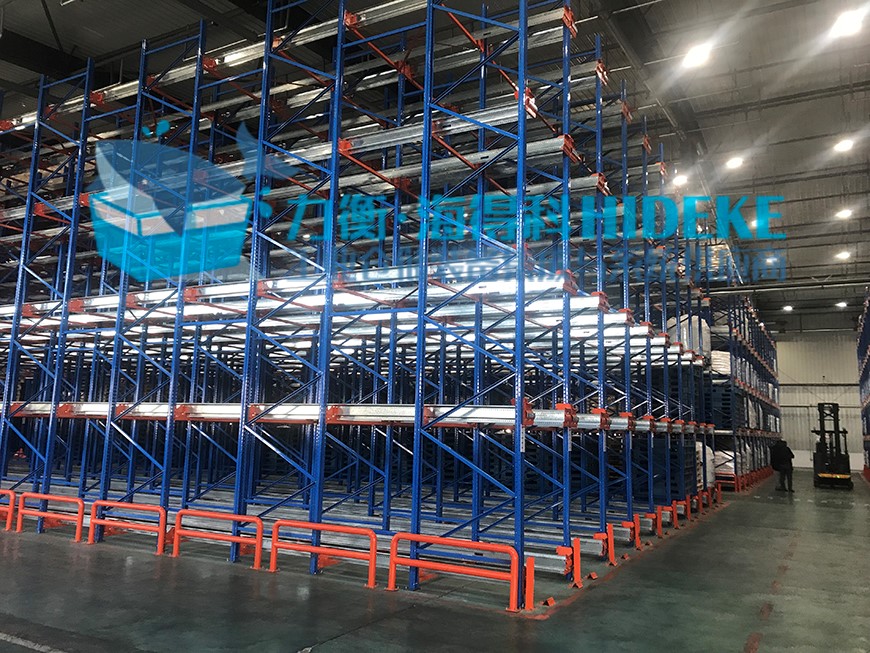

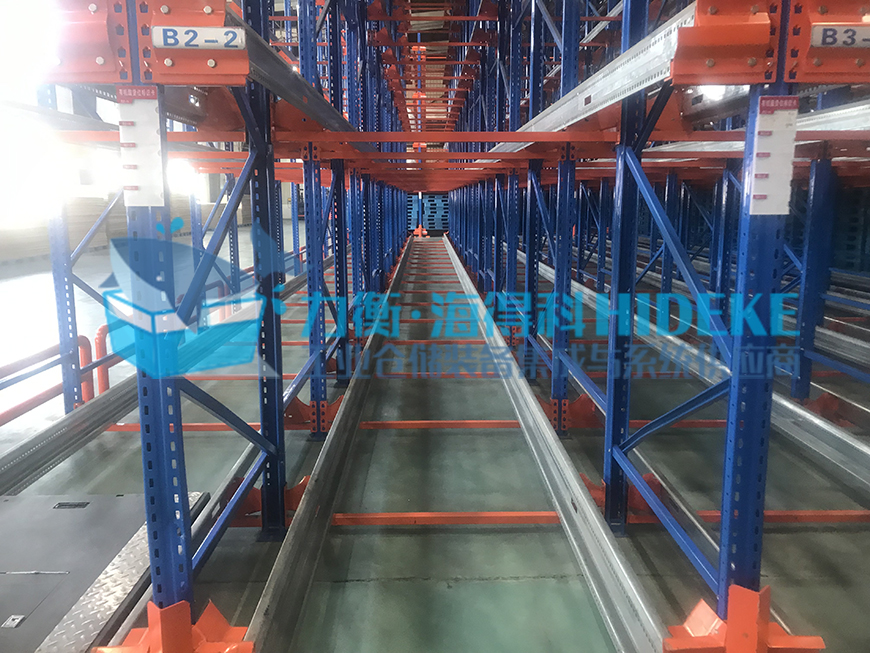

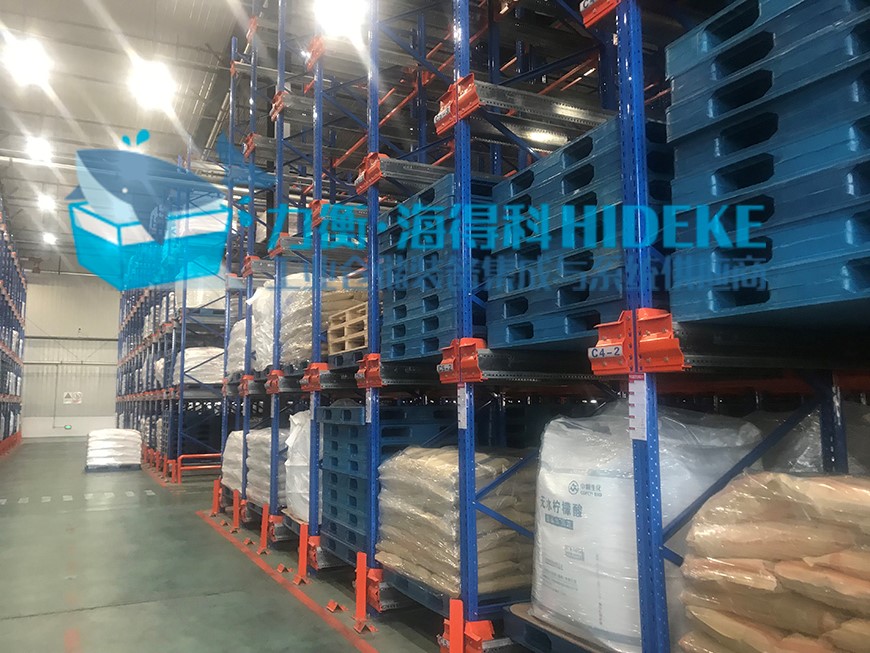

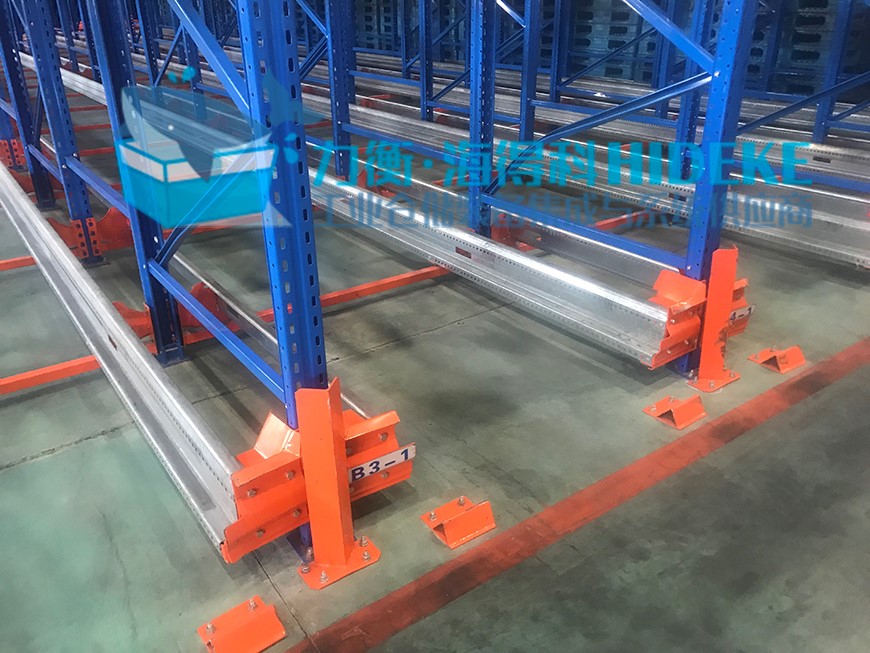

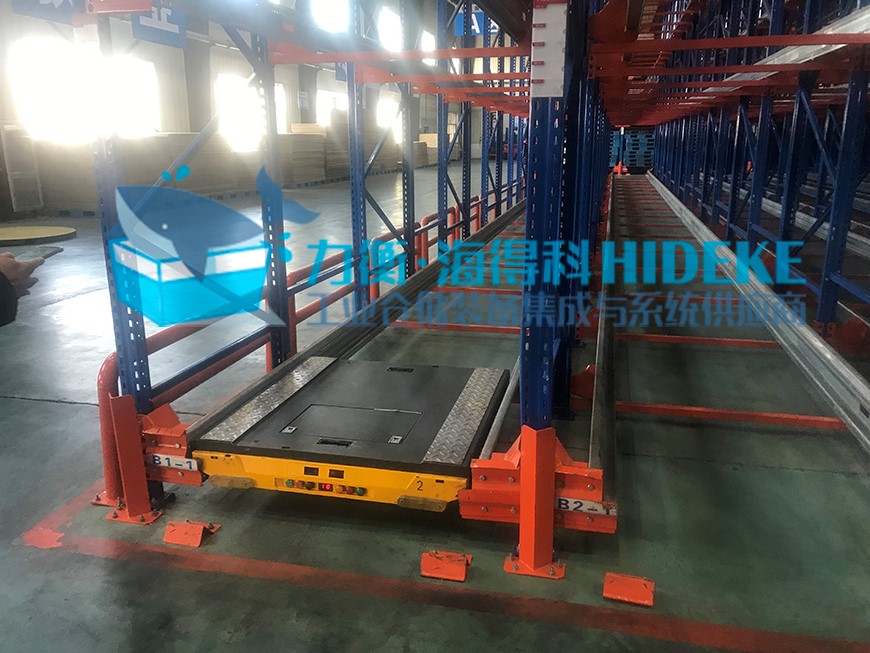

貨架實際現場應用：
