鋼平臺貨架應用案例

客戶資料：某大型機械制造企業
案例概況：
該客戶的物資種類均為大型不規則件，來件包裝有木箱，紙箱，還有器具類包裝，原先物流管理方式，基本上地面堆垛，比較雜亂無章；
客戶考慮綜合投資需求，如何在有限的空間里放置盡可能多的貨物，同時減少物流設備的投入，庫區面積翻倍；
要求作業模式也不能發生變化；
解決方案：
選用鋼結構平臺貨架結構形式：
其一，型材的特點是自身強度高、自重輕、剛度大，故用于建造大跨度和超高、超重型的建筑物特別適宜，保證整體剛度、強度。
其二，建筑工期短，全部組合式結構，三十個工作日，就能從生產到安裝完成。可謂節約成本，節省時間，節儉勞動力；
其三，平臺分隔成兩個層面，鋼平臺的第一層凈高度為2900mm，考慮照明系統；

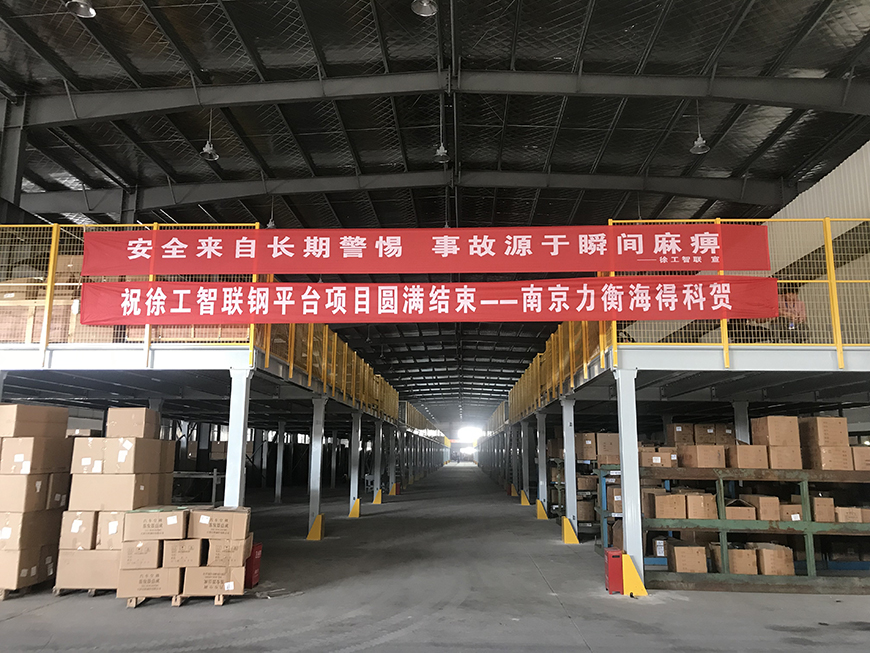

鋼平臺上下兩層做為存儲區域及拆零揀貨作業區域，通過高位叉車進行上架二層置貨作業；
鋼平臺設計與安裝考慮與消防的配合；
使用木質、塑料托盤，塑質周轉料盒，紙制包件及部分貨物平鋪放置。

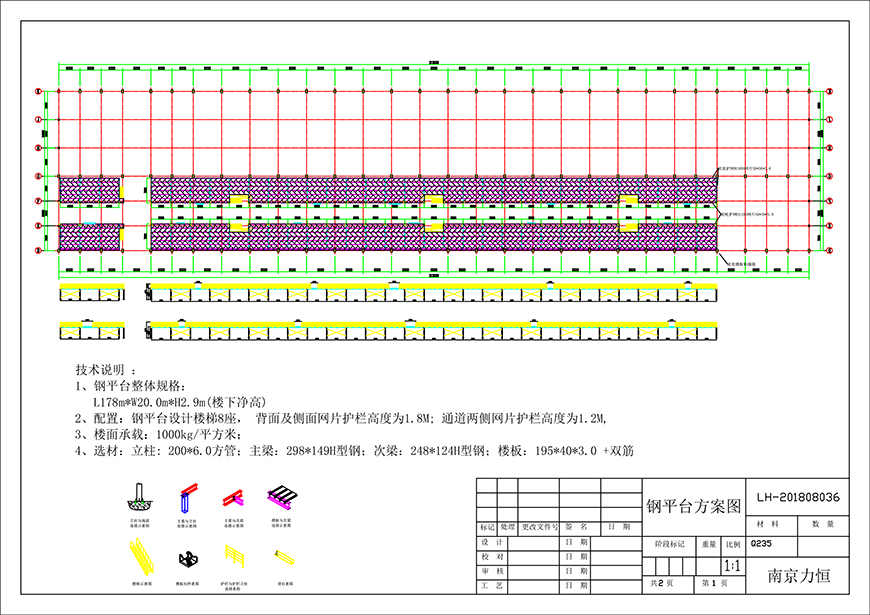

平臺尺寸 ：（詳見平面圖）

其中二層平臺樓面到地面高3250mm；
樓板 樓板選用規格為3.0mm的鍍鋅折彎板加焊鍍鋅矩管加強筋樣式；
鋼平臺每平方承載≥1000Kg；
良好的剛度及強度，按7級地震強度設防
鋼平臺結構皆由下列組件組成：
立柱：柱間距可由投標商自行設定，柱子規格不小于200mm×200mm×6mm（厚度） 熱軋方管；每只立柱地腳設置4個膨脹螺栓固定；
主梁：選材優質鋼板：298*149H型鋼；
次梁：選材優質鋼板：250*125H型鋼；
平臺樓板：3.0mm折彎板加焊矩管加強筋。

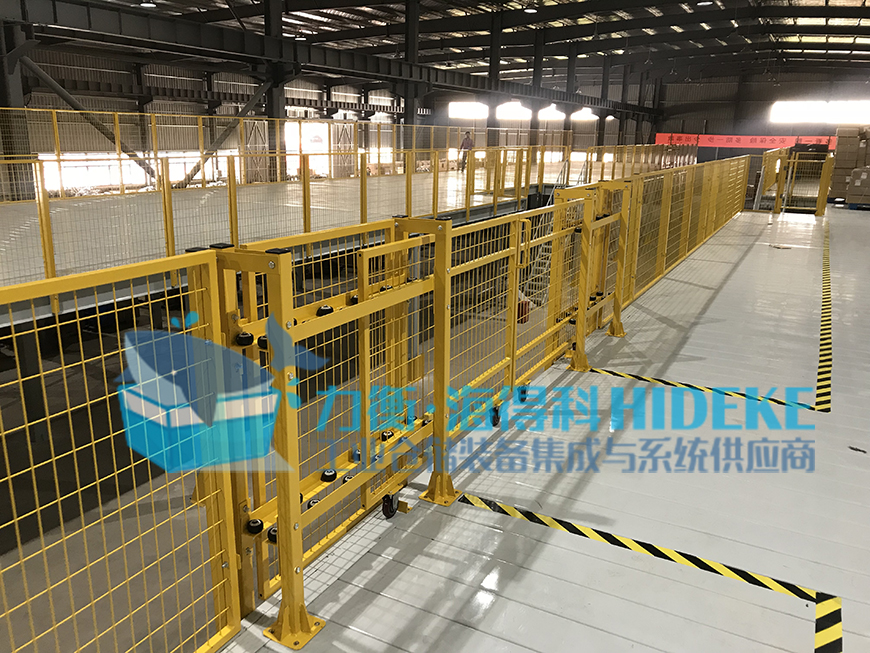

每層平臺應在主通道位置一共設置2個托盤上貨口，上貨口設計規格為L3000*H1800的上貨門，兩層上貨口位置需錯開。

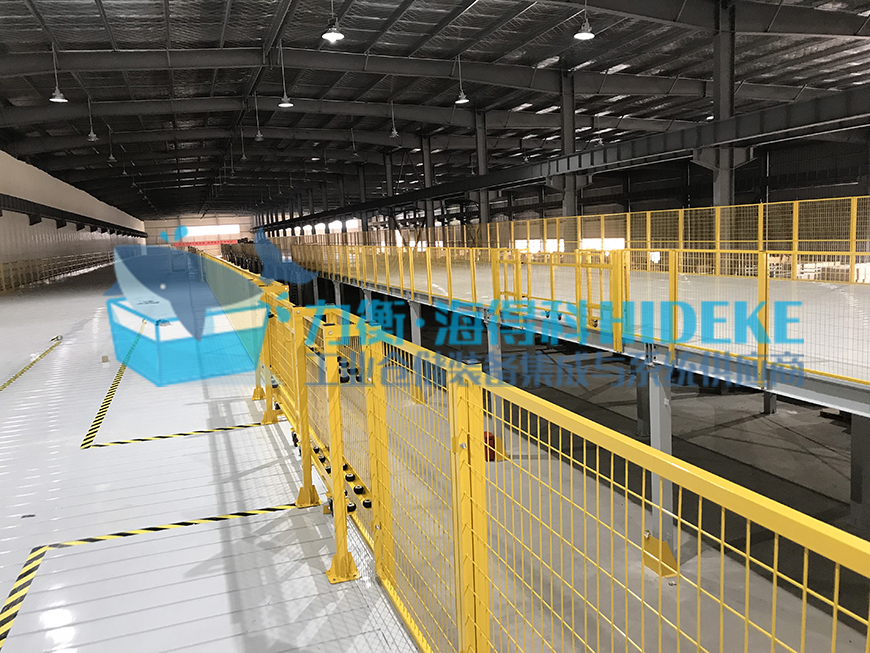

護欄：主過道護欄高度不低于1800mm，鋼平臺四周護欄高度不得低于1800mm，高度方向需含4支橫向欄桿。所有護欄需要有網片，網格為50*100*5.0。

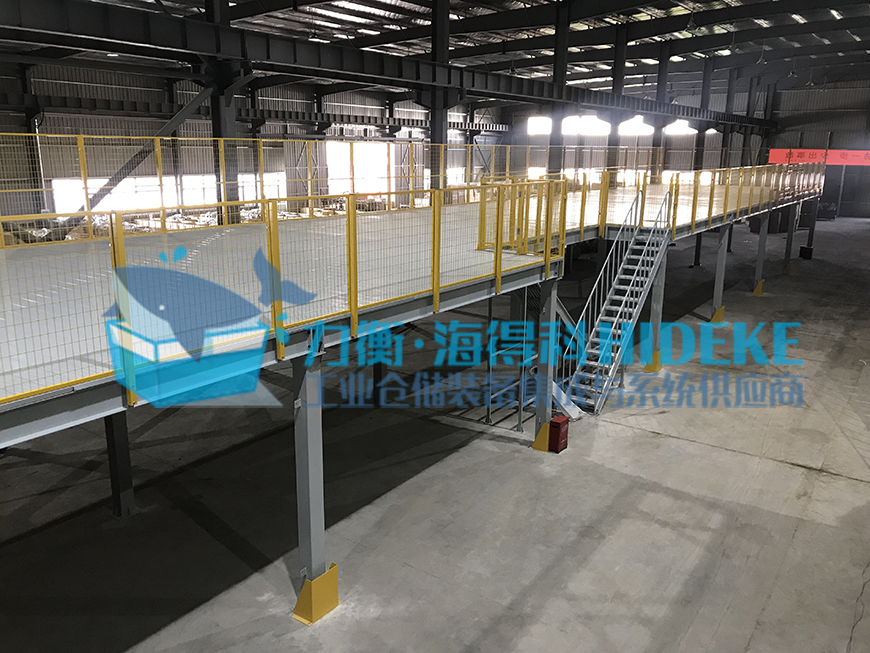

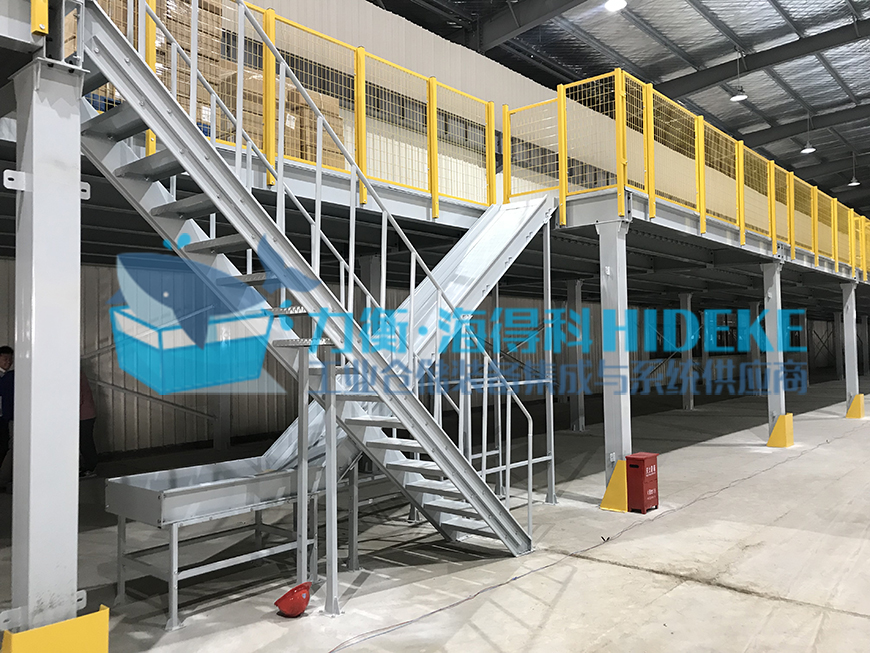

樓梯及滑梯：樓梯架采用C型鋼3240mm（H）×1000mm（W）×3.0mm（厚度），在樓梯架上冷彎成型焊接￠32圓管作為樓梯扶手，整體結構度大。樓梯板用3mm（厚度）花紋鋼板，兩邊朝著地面折彎增加樓梯踏板的強度，有花紋面朝上防滑。樓梯架與樓梯踏板之間用緊固件固定。

防撞設置：平臺外部轉角處，立柱外圍需設防護裝置，利用U型護腳來保護立柱。其余外側立柱亦須設置U型護腳來保護立柱，護腳采用膨脹螺栓固定。
在該鋼平臺貨架系統中，照明系統選用德力西（或同等級他品牌產品），LED燈采用飛利浦防爆式雙管燈（或同等級其他品牌產品），在通道兩端加裝雙向控制開關。
